ISGB型便拆立式管道离心泵

简要描述：ISGB型便拆立式管道离心泵是在ISG型泵的基础上开发成功的一种结构新颖，技术先进的产品。该立式便拆式管道离心泵告别是在整体结构上进行大胆突破设计。采用独立轴承体、泵轴支撑，解决了原来立式泵靠电机轴承支撑的不足之处；

产品型号：ISGB型
厂商性质：生产厂家
更新时间：2024-11-05
访问量：1033

产品分类

Product Category

详细介绍

ISGB型便拆立式管道离心泵概述

是在ISG型泵的基础上开发成功的一种结构新颖，技术先进的产品。该立式便拆式管道离心泵告别是在整体结构上进行大胆突破设计。采用独立轴承体、泵轴支撑，解决了原来立式泵靠电机轴承支撑的不足之处；采用优秀水力模型的叶轮，消除了原立式泵轴向力大的不足之处；电机采用Y系列标准通用电机，解决原立式泵加长轴电机配套更换难的问题；同时100%的便拆结构，解决了更换大功率水泵的轴承、机械密封、叶轮、泵轴的难题。

便拆式管道离心泵与国内同类产品相比，具有运转更平稳、使用寿命长、配套更方便、维护保养更轻松等等，无可代替的优点。在立式泵系列产品中属国内前列，各项技术居国内领先，是替代ISG型立式泵、IS型离心泵、S型双吸泵等常规各种离心泵的理想产品。

便拆式管道离心泵产品特点

1、立式结构，安装调试方便，独特设计的电机和泵体采用联接体联接，同心度高、加工精度高，占地面积大大减少，缩减了泵房建筑投资30%-60%。底脚稳固、结构紧凑、精美的铸造和外观处理赋予立式离心泵新的美感，使产生品焕发艺术的魅力，可以和国外著名厂家立式泵媲美。

2、配用国内著名厂家生产的Y系列标准通用电机，运行平稳、噪音极低。

3、轴承采用国际著名品牌精密轴承，精度高、可靠性好、寿命长。

4、叶轮采用90年代优秀可自平衡轴向力的水力模型，使得泵轴承和机械密封使用寿命大大延长。

5、电机轴承座内的轴承都配有加油孔和放油孔，对轴承的维护保养十分方便。

6、可拆卸硬性中间联轴器，使泵起动无振动、无噪音，旋转部件设有可靠的安全防护罩，安全性极好。

7、机械密封采用不锈钢、碳化钨、氟橡胶等材料制成，耐高温、高压，运行寿命长，无渗漏，对轴无磨损，保证工作环境整洁。

8、泵盖结构设计独特，只要卸下硬性中间联轴器、泵盖螺母，即可十分轻松便取出轴承座。泵盖、泵轴、叶轮等给合件，进行更换机械密封和叶轮，而不必拆卸电机、泵体和管道，维修方便快捷。

便拆式管道离心泵主要用途

1、供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T<80℃。>

2、IRG（GRG）型立式热水（高温）循环泵广泛适用于：能源、冶金、化工、纺织、造纸，以及宾馆饭店等锅炉高温热水增压循环输送及采暖系统循环用泵，IRG型使用温度T<120℃，grg型使用温度t<240℃。>

3、IHG型立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～120℃。

4、YG型立式管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃～+120℃。

便拆式管道离心泵工作条件

1、泵系统高工作压力为1.6MPa，即泵吸入口压力+泵扬程≤1.6MPA（泵扬程工作压力大于1.6MPa时应在订货另行提出，以便在制造时泵的过流部件和联接部件采用铸钢）。

2、输送介质为清水或物理化学性质类似清水的其它液体。（输送介质带有细小颗粒的应在订货时另行说明，以便装配耐磨式机械密封）。

3、环境温度≤40℃，海拔高度≤1000m，相对湿度≤95%

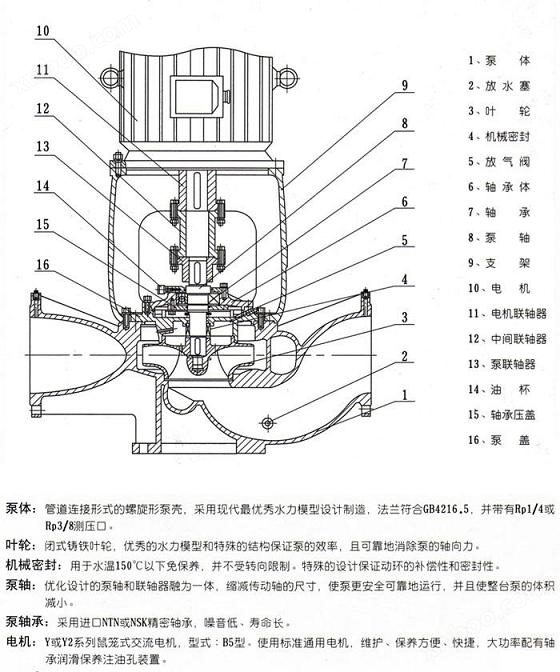

便拆式管道离心泵结构说明

便拆式管道离心泵性能参数

型号	流量Q		扬程(m)	效率（%）	转速（r/min）	电机功率（kW）	必需汽蚀余量（NPSH）r	重量（kg）
型号	(m3/h)	(L/S)	扬程(m)	效率（%）	转速（r/min）	电机功率（kW）	必需汽蚀余量（NPSH）r	重量（kg）
15-80	1.5	0.42	8	34	2800	0.18	2.3	17
20-110	2.5	0.69	15	34	2800	0.37	2.3	25
20-160	2.5	0.69	32	25	2900	0.75	2.3	29
25-110	4	1.11	15	42	2900	0.55	2.3	26
25-1254	4	1.11	20	36	2900	0.75	2.3	28
25-125A	3.6	1.0	16	35	2900	0.55	2.3	27
25-160	4	1.11	32	32	2900	1.5	2.3	39
25-160A	3.7	1.03	28	31	2900	1.1	2.3	34
32-100	4.5	12.5	12.5	44	2900	0.55	2.0	27
32-100(I)	6.3	1.75	12.5	54	2900	0.75	2.0	32
32-125	5	1.39	20	44	2900	0.75	2.3	28
32-125A	4.5	1.25	16	43	2900	0.55	2.3	28
32-160	6.5	5	32	44	2900	1.5	2.3	39
32-160A	4	1.1	25	34	2900	1.1	2.0	38
32-160(I)	6.3	1.75	32	40	2900	2.2	2.0	47
32-200	4.5	12.5	50	32	2900	3	2.0	55
32-200(I)	6.3	1.75	50	33	2900	4	2.0	43
32-200A	4	1.11	44	40	2900	2.2	2.0	74
40-100	6.3	1.75	12.5	54	2900	0.55	2.3	32
40-100A	5.6	1.56	10	52	2900	0.37	2.3	32
40-125	6.3	1.75	20	46	2900	1.1	2.3	34
40-125A	5.6	1.56	16	45	2900	0.75	2.3	33
40-160	6.3	1.75	32	40	2900	2.2	2.3	47
40-160A	5.9	1.64	28	39	2900	1.5	2.3	43
40-160B	5.5	1.53	24	38	2900	1.1	2.3	38
40-200	6.3	1.75	50	33	2900	4	2.3	74
40-200A	5.9	1.64	44	31	2900	3	2.3	62
40-200B	5.3	1.47	36	29	2900	2.2	2.3	52
40-250	6.3	1.75	80	28	2900	7.5	2.3	105
40-250A	5.9	1.64	70	28	2900	5.5	2.3	98
40-250B	5.5	1.53	60	27	2900	4	2.3	77
40-100(I)	12.5	3.47	12.5	62	2900	1.1	2.3	34
40-100(I)A	11	3.05	10	60	2900	0.75	2.3	32
40-125(I)	12.5	347	20	58	2900	1.5	2.3	38
40-125(I)A	11	3.05	16	57	2900	1.1	2.3	33

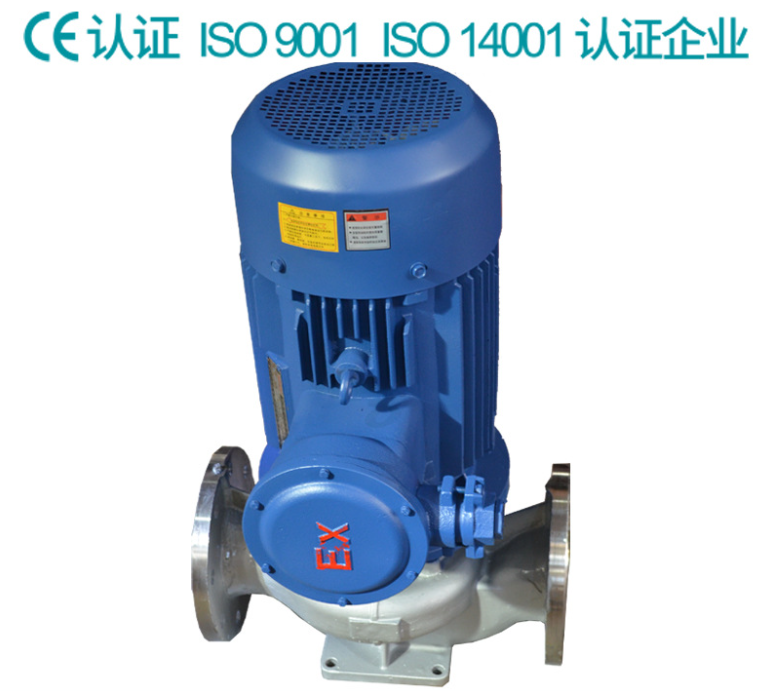

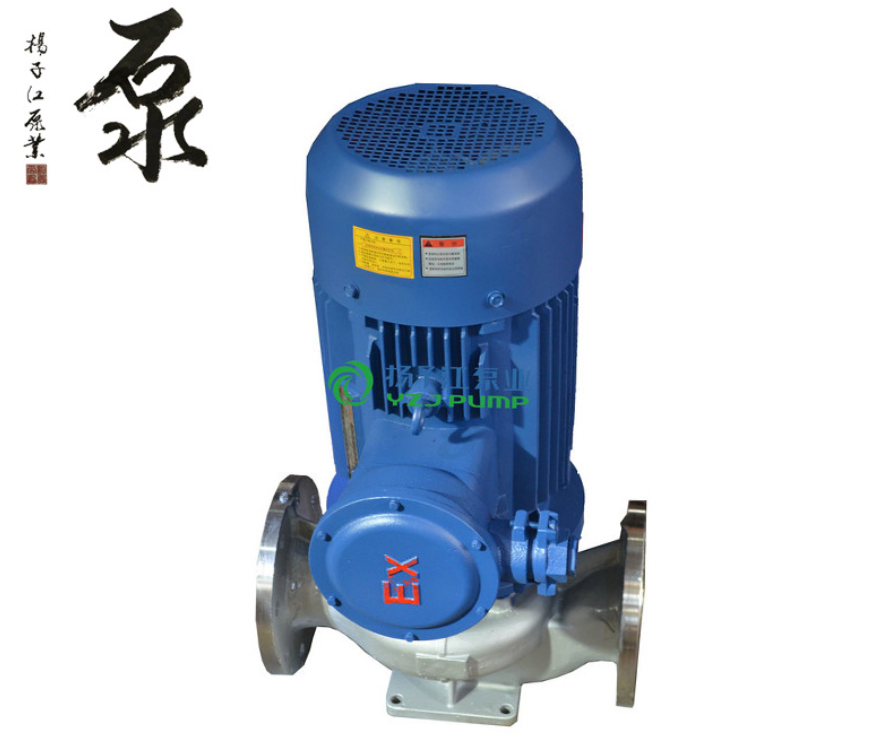

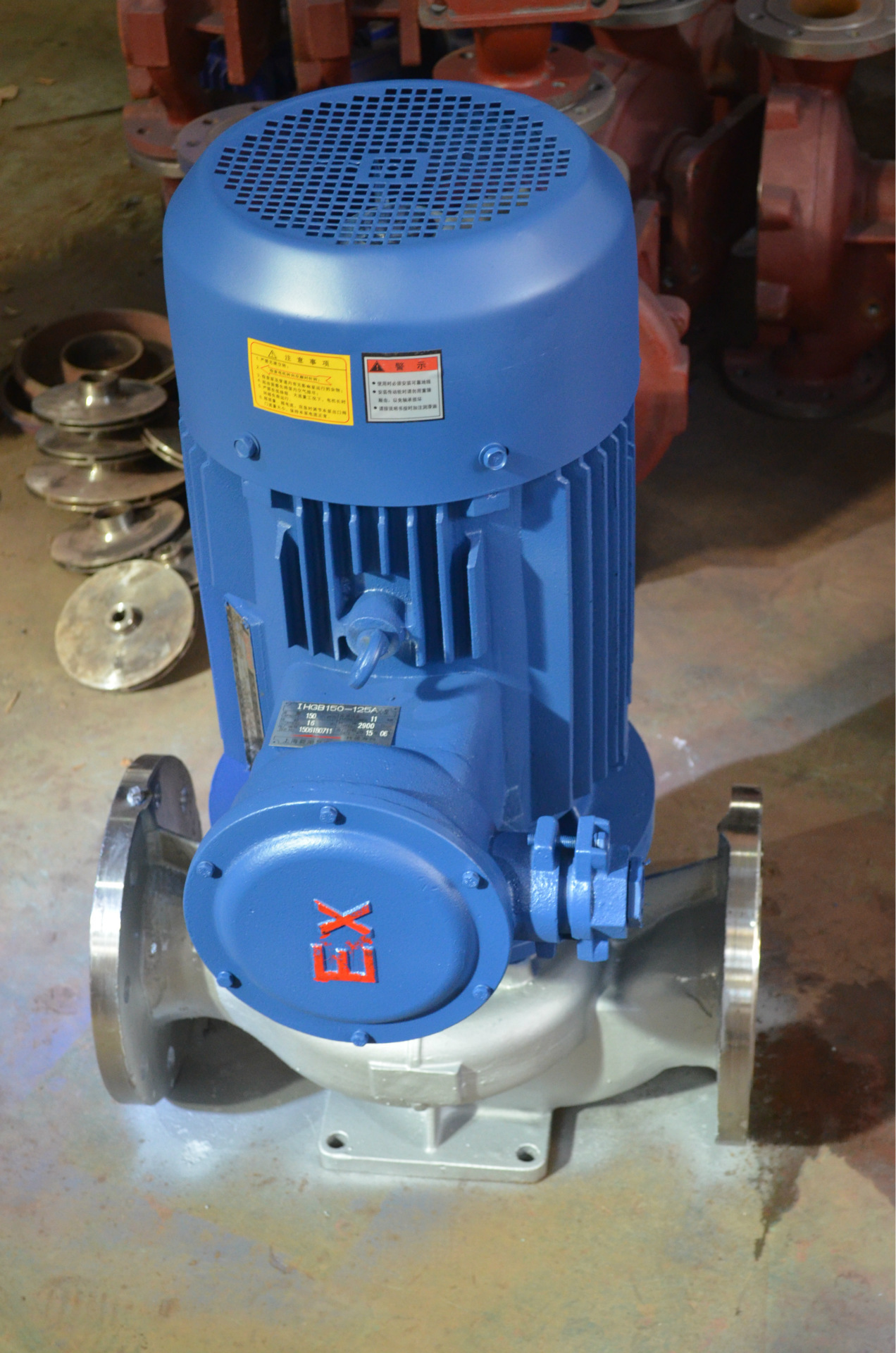

产品实拍图：
